Systems Structure

SYSTEMS STRUCTURE™ biedt oplossingen om maximale transparantie te realiseren binnen de geldende brandveiligheidsvoorschriften. Ondanks de beperkingen vanuit regelgeving ontstaat een helder en transparant totaalbeeld waarin veiligheid en design samenkomen.

Maximale transparantie binnen brandveiligheidsvoorschriften
Terug naar overzicht

SYSTEMS STRUCTURE™ vormt een integrale barrière tegen rook, vlammen en toxische gassen. Tijdens brand breekt het glas aan de vuurzijde door thermische spanning, schuimt de interlayer op en ontstaat een isolerend schild dat warmtestraling beperkt.

Bekijk downloads
In het kort
Geluidsreductie
Tot 45 dB (Rw-waarde)
Certificering
NEN 5077 & NEN-EN-ISO 717-1
Veiligheid
Geteste letsel- en valveiligheid (EN 12600)
Brandklassen
E / EW / EI tot en met 120 minuten
Rookwerendheid
Sa / S200
Afmetingen
tot 4.60 meter
Tijdklassen
30 / 60 / 90 / 120 minuten

System Structure in de praktijk

Bekijk allen
Systems (clip-in) silence Systems structure

AIR Offices Rotterdam

Ontdek deze referentie
Systems (clip-in) silence Systems protect Systems structure

Rijnstate Arnhem entree

Ontdek deze referentie
Systems structure

NEAC Magraten (Netherlands American Cemetery)

Ontdek deze referentie
Systems structure

CANAL SKYBRIDGE

Ontdek deze referentie
Systems protect Systems structure

De Entree Amsterdam

Ontdek deze referentie
Systems structure

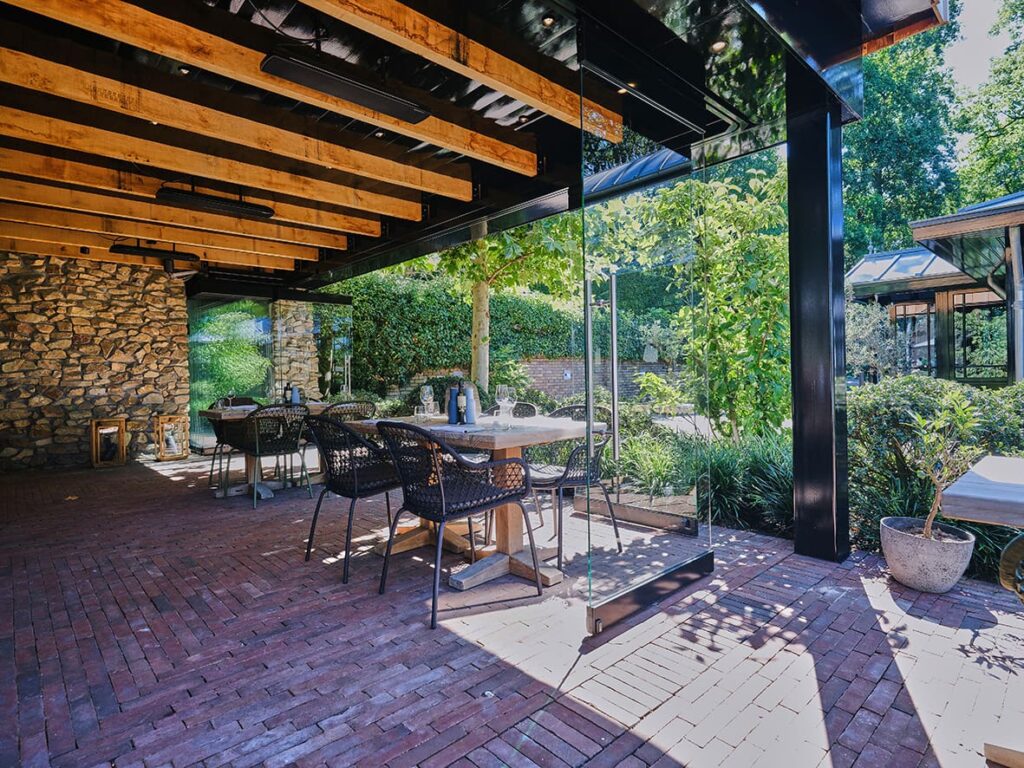

The Hunting Lodge

Ontdek deze referentie
Systems structure

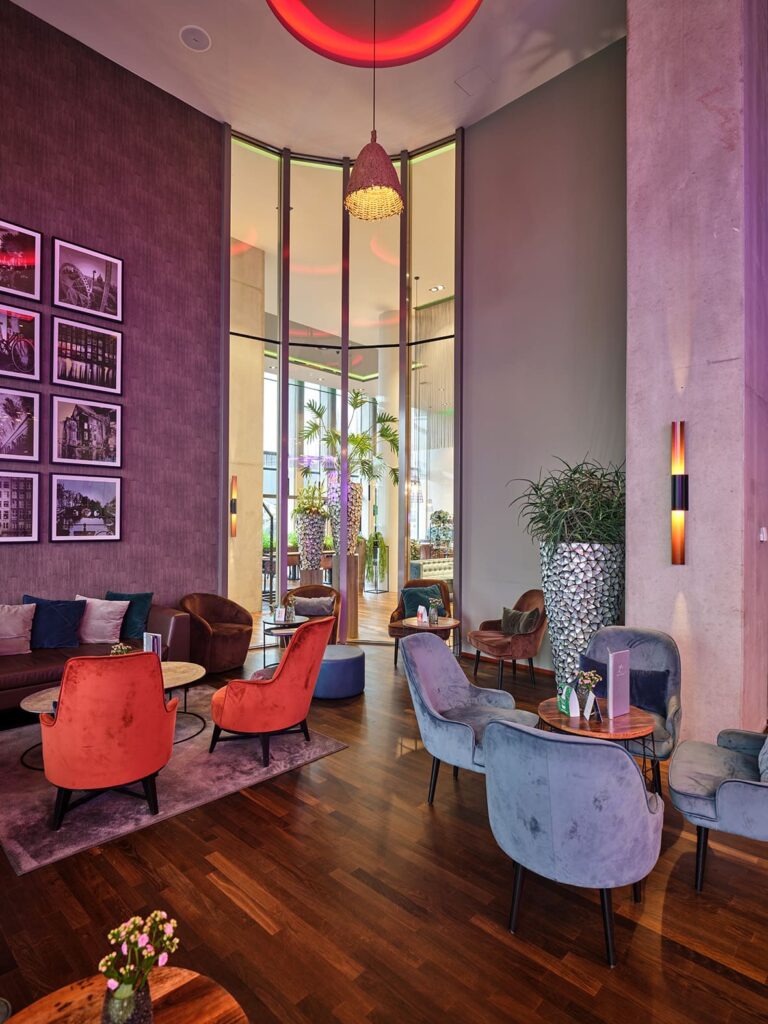

Leonardo Royal Hotel Amsterdam

Ontdek deze referentie
Systems structure

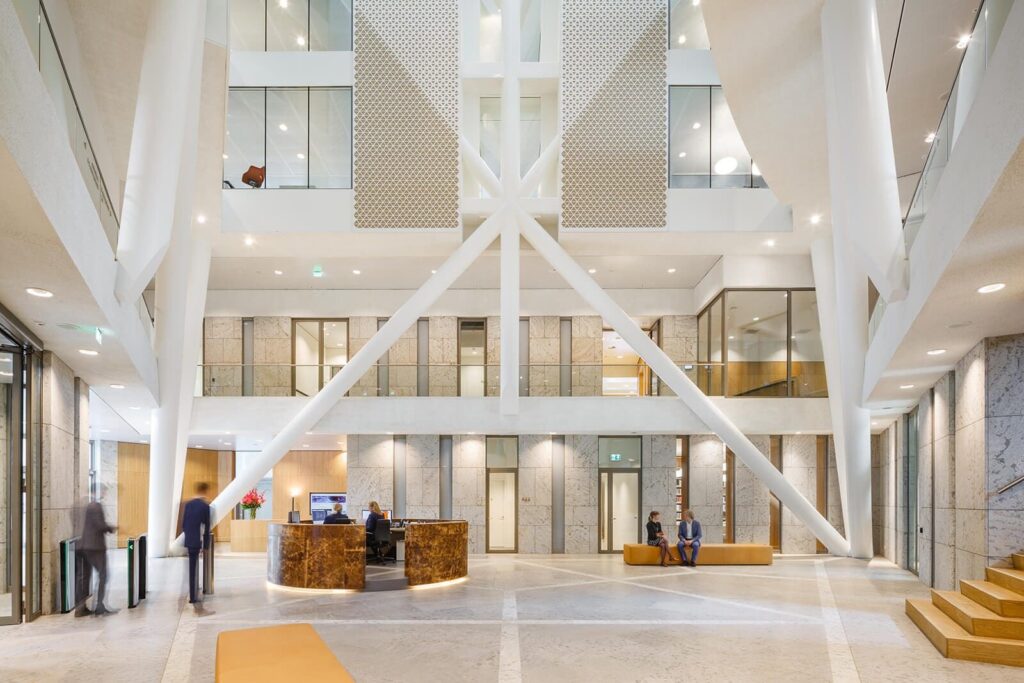

Stibbe Amsterdam

Ontdek deze referentie
Systems structure

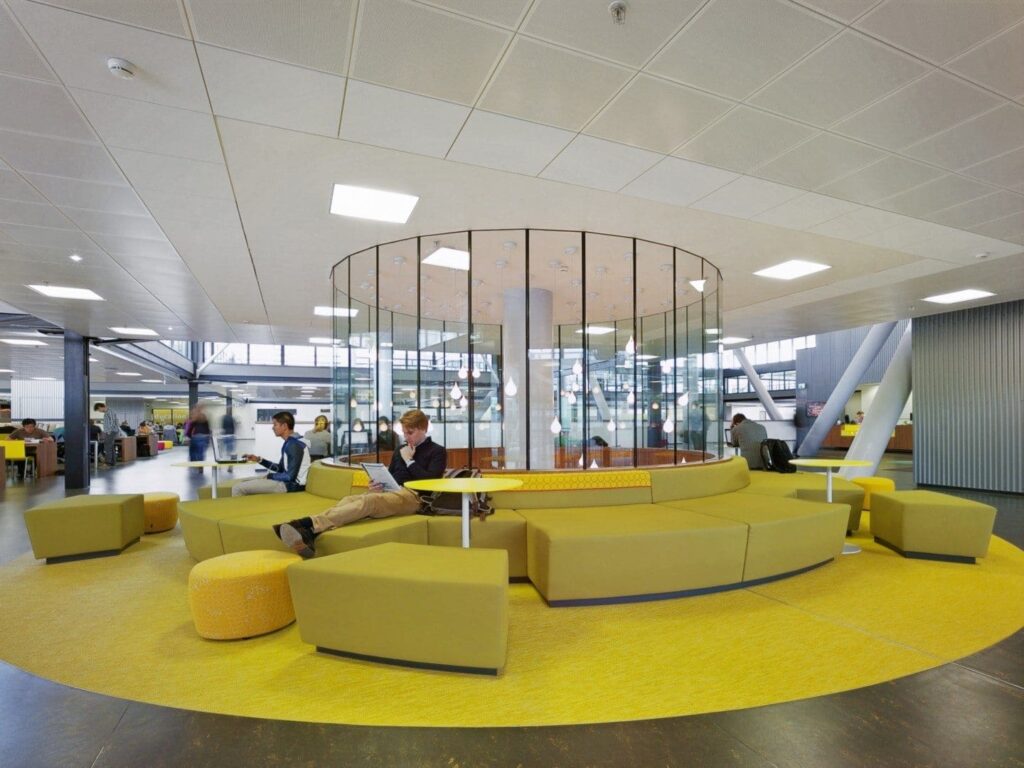

TU Eindhoven

Ontdek deze referentie
Systems structure

DSM R&D Centre Geleen

Ontdek deze referentie
Systems specials Systems structure

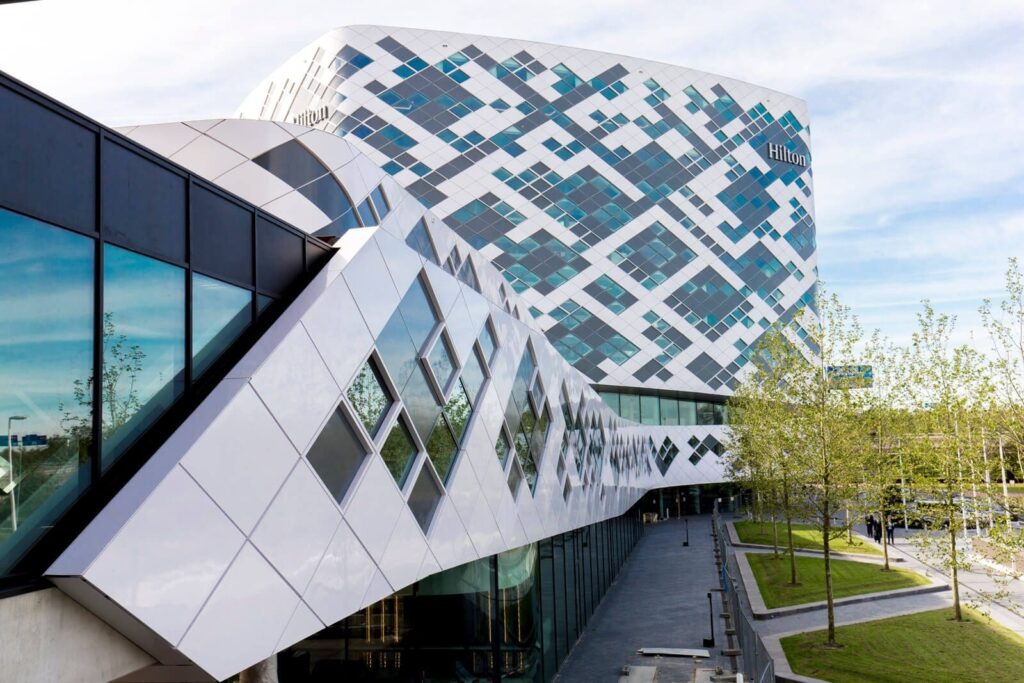

Hilton Schiphol

Ontdek deze referentie
Systems structure

OVT Breda

Ontdek deze referentie

Wanden

Brandwerende glaspanelen

SYSTEMS STRUCTURE™ bestaat uit brandwerende glaspanelen die door middel van een speciale kitvoeg met elkaar worden verbonden. De beglazing is opgebouwd uit meerdere glaslagen die samen gelaagd glas vormen. Tussen deze lagen bevinden zich transparante, kleurloze interlayers die bij brand opschuimen.

Gelaagd glas
Transparantie

Volledig glazen scheidingswanden

Oplossing voor brandwerende glasconstructie

Bij brand ontstaat een ondoorzichtige, stabiele scheiding die zowel brandwerend als stralingsreducerend werkt. De rondom afgewerkte randafdichting voorkomt interactie tussen de interlayer en de omgeving, wat resulteert in een duurzame en hoogwaardige oplossing voor brandwerende glasconstructies.

Brandwerend
Stralingsreducerend

Smalle, minimale kitvoegen

Onbeperkt koppelen

Het systeem maakt het mogelijk om glaspanelen vrijwel onbeperkt te koppelen tot een doorlopende, verdiepingshoge wand met maximale transparantie. Gedurende 30 of 60 minuten wordt aan beide zijden bescherming geboden tegen branddoorslag, volgens het Bouwbesluit en Europese normen in de E (enkel), EW (warmtewerend)- en EI-klasse (isolatieglas).

30 tot 60 minuten bescherming
E, EW & EI-klasse

Glasheldere voordelen

Waarom Systems Structure?

Het probleem

Boven- en onderprofielen (optioneel)

De combinatie van minimale voegbreedtes en het ontbreken van verticale profielen zorgt voor maximale transparantie en een helder ruimtelijk effect. Grote glasoppervlakken kunnen worden gerealiseerd zonder onderbrekingen, wat bijdraagt aan een open en lichte omgeving.

Voor elke hoek een oplossing

Hoekoplossingen zijn eveneens mogelijk. Met SYSTEMS STRUCTURE ANGLE™ kunnen volledig glazen hoeken van 45° of 90° worden gerealiseerd, getest volgens zowel EW- als EI-classificaties.

Van profiel tot eindkap

Technische specificaties

kitloze bouwkundige aansluiting

t.b.v. 10 mm glas

kitloze bouwkundige aansluiting

t.b.v. 10 mm glas

kitloze bouwkundige aansluiting

t.b.v. 10 mm glas

kitloze bouwkundige aansluiting

t.b.v. 10 mm glas

Clip-in X-profiel

Clip-in H-profiel

Clip-in T-profiel

Wij helpen je graag bij het vinden van de juiste glas oplossing

Downloads
IGS Brochure Basis CLIP-IN 2017 editie 8 IGS flyer CORPORATE 2017 IGS GLASINFO GELUID EN Editie 8 IGS GLASINFO GELUID ENG Editie 8 IGS OK2414956 GLASSINFO ALGEMEEN 10-2024 WEB IGS OK2414956 PROJECTBOEK MET UPDATE CLIP-IN SILENCE 1 IGS_OK2515561_GLASINFO_GELUID_10 INTERIOR GLASSOLUTIONS flyer SYSTEMS CLIP-IN SILENCE NL 09 2016 zonder prijzen

Onze andere systemen

  • Bewezen geluidsreductie tot 60 dB
  • NEN 5077 en NEN-EN-ISO 717-1
  • Getest als compleet systeem
  • Goedgekeurd door Peutz
  • Cradle to Cradle, BREEAM en WELL
  • Kitloze geluidwerende wanden
01

Kitloze geluidwerende wanden

Systems (clip-in) Silence

SYSTEMS CLIP-IN™ staat voor transparantie zonder compromissen. Het systeem maakt gebruik van een unieke techniek waarbij in de verticale zijden van de glaspanelen een fijne groef wordt gefreesd. Met een slank en transparant koppelprofiel worden de panelen eenvoudig aan elkaar geklikt. Dit resulteert in een helder geheel zonder onderbrekingen.

  • Inbraakwerend tot P8B
  • Kogelwerend tot BR7 / SG2
  • Explosiewerend tot ER4
  • NEN-EN 356, NEN-EN 1627, NEN-EN 366
02

Bescherming zonder compromissen

Systems Protect

Veiligheid is geen keuze. SYSTEMS PROTECT combineert transparantie met gecertificeerde brand- en/of inbraakwerende bescherming. Ideaal voor publieke gebouwen, zorginstellingen en andere omgevingen waar een heldere en veilige beleving centraal staat, zonder dat het gevoel van openheid verloren gaat.
